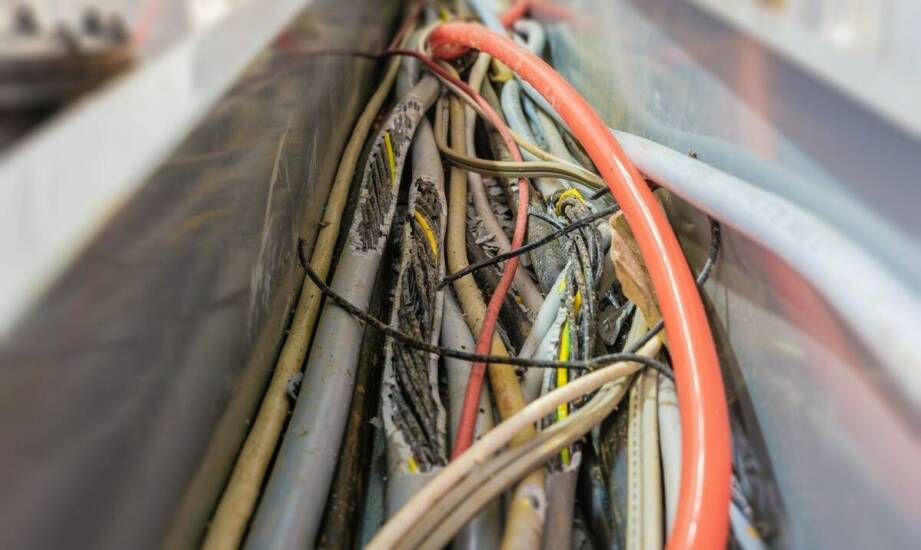

Najważniejsze informacje o ocenie stanu kabli elektroenergetycznych

Ocena stanu kabli elektroenergetycznych to zestaw badań, które szybko wskazują, czy kabel jest bezpieczny, jak długo jeszcze popracuje i gdzie powstają uszkodzenia. Najważniejsze w praktyce: pomiar rezystancji izolacji, próby napięciowe (VLF/DAC), analiza wyładowań niezupełnych oraz pomiary współczynnika strat dielektrycznych. Te techniki pozwalają wcześnie wykrywać mikrouszkodzenia, ograniczać awarie i optymalizować koszty utrzymania sieci.

Przeczytaj również: Kosztowne surowce w przemyśle

Co oznacza „ocena stanu” i kiedy ją wykonać?

Ocena stanu kabli obejmuje weryfikację kondycji izolacji, osłon, ekranów oraz złącz i głowic. W SN (do 15 kV), gdzie skablowanie sięga nawet 96% linii w obszarach zurbanizowanych, regularna diagnostyka minimalizuje przerwy w zasilaniu i ryzyko kosztownych awarii.

Przeczytaj również: Bezpieczny i higieniczny wywóz szamba – zasady, które warto znać

Badania wykonuje się: po montażu (odbiór), przed planowanym zwiększeniem obciążenia, po zdarzeniach zakłóceniowych (przepięcia, zalania), cyklicznie w utrzymaniu prewencyjnym oraz przed rekonstrukcją odcinka. Zasada jest prosta: im wcześniej wykryte uszkodzenie, tym tańsza naprawa.

Przeczytaj również: Jak skutecznie posprzątać mieszkanie po remoncie – praktyczne wskazówki

Kluczowe metody diagnostyczne – co mierzą i co mówią?

Rezystancja izolacji (megohmomierz) – szybki test kondycji dielektryka. Spadki rezystancji wskazują zawilgocenia, degradację lub ścieżki przewodzące. Wynik interpretujemy razem z temperaturą i czasem polaryzacji; warto obserwować trend w czasie.

Współczynnik strat dielektrycznych (tan δ) – mierzy straty energii w izolacji. Wzrost tan δ i nieliniowość zależna od poziomu napięcia świadczą o starzeniu, wilgoci lub defektach w XLPE/EPR. To metryka użyteczna do porównań między fazami i odcinkami.

Próby napięciowe VLF (bardzo niska częstotliwość) – test wytrzymałości izolacji przy napięciu probierczym zwykle do 1,3 Uo. Tryb sinus/triangularny plus pomiar PD lub tan δ pozwala wykryć miejsca krytyczne bez nadmiernego obciążenia termicznego kabla.

Metoda DAC (Damped AC) – tłumiona fala AC o krótkim czasie trwania. Umożliwia czułą diagnostykę w terenie, łącząc próbę napięciową z pomiarem wyładowań niezupełnych (PD). Dobra do oceny kabli SN z rozbudowanymi odgałęzieniami.

TDR (Time Domain Reflectometry) – reflektometria w dziedzinie czasu. Lokalizuje nieciągłości impedancyjne: przerwy żyły, zawilgocenia, zgniecenia, złe złącza. W praktyce często łączona z PD do precyzyjnego namierzenia miejsca usterki bez wykopów.

Wyładowania niezupełne (PD) – kluczowy objaw degradacji izolacji. Wzrost poziomu PD, powtarzalność oraz lokalizacja względem złączy i głowic prognozują ryzyko awarii. Analiza wzorca fazowego (PRPD) pomaga rozróżniać typ defektu: puste przestrzenie, ostre krawędzie, zawilgocenia.

Jak dobrać metodę do sytuacji i napięcia?

Kable średniego napięcia (do 15 kV) najczęściej bada się kombinacją: VLF + tan δ + PD, a do lokalizacji dokładnej używa się TDR lub lokalizatorów impulsowych. Po montażu: nacisk na próbę akceptacyjną (VLF/DAC) i sprawdzenie złączy. W eksploatacji: trend tan δ i PD wskazuje, kiedy planować wymianę odcinka zamiast naprawy punktowej.

Dla długich ciągów z wieloma mufami (farmy PV, miejskie SN) metoda DAC z PD bywa efektywniejsza w selektywnym wykrywaniu wczesnych mikrouszkodzeń, których klasyczne testy mogą nie ujawnić. W instalacjach o podwyższonej wilgotności tan δ i rezystancja izolacji dadzą szybki sygnał pogarszania stanu.

Wczesne sygnały degradacji i ich interpretacja

Do typowych wczesnych symptomów należą: punktowe PD w mufie, rosnący tan δ jednej fazy, odchyłka czasu odbicia w TDR na odcinku po naprawie, wahania rezystancji izolacji po opadach. Jeśli operator widzi trend wzrostowy, planuje działania zanim dojdzie do zwarcia doziemnego.

Dialog techniczny wygląda często tak: „Mamy podwyższone PD w fazie B przy 0,8 Uo.” – „Sprawdźmy geometrię żyły i ekran w złączu; zróbmy TDR i ponówmy PD po korekcie głowicy.” Taka ścieżka skraca czas poszukiwań i ogranicza ryzyko powtórnej awarii.

Bezpieczeństwo sieci i koszty: dlaczego warto diagnozować?

Regularna ocena stanu ogranicza awarie w godzinach szczytu, skraca czas wyłączeń i zmniejsza kary SLA. Nowe metody diagnostyczne pozwalają wcześnie wykrywać mikrouszkodzenia, planować prace w oknach serwisowych oraz naprawiać punktowo zamiast wymieniać cały kabel. Efekt to realna optymalizacja kosztów CAPEX/OPEX i wyższa niezawodność zasilania w gęstej zabudowie.

Praktyczny przebieg badań w terenie

Etap 1: inspekcja wizualna głowic i muf (ekrany, uziemienia, uszczelnienia). Etap 2: szybkie testy trendowe – rezystancja izolacji, tan δ. Etap 3: próba VLF lub DAC z rejestracją PD. Etap 4: lokalizacja uszkodzeń TDR/impulsowa i weryfikacja naprawy retestem. Dokumentacja zawiera poziomy napięć, profile PD, raport tan δ i szkic lokalizacji.

• Warto ustalić poziom napięcia probierczego adekwatny do klasy kabla i stanu izolacji (typowo do 1,3 Uo w SN) – zbyt wysokie zwiększa ryzyko nadmiernego obciążenia izolacji.
• Po każdej interwencji wykonaj retest PD/TDR, aby potwierdzić skuteczność naprawy i zaktualizować bazę referencyjną.

Najczęstsze przyczyny defektów i jak im zapobiegać

Źródłem problemów bywają błędy montażowe w mufach i głowicach, zanieczyszczenia podczas przygotowania izolacji, zawilgocenia ekranów oraz naprężenia mechaniczne na łukach. Zapobieganie obejmuje kontrolę jakości montażu, osłony przed wilgocią, właściwe promienie gięcia, a w eksploatacji – monitoring trendów PD i tan δ.

Jak współpracować z wykonawcą badań B2B?

Przed zleceniem przygotuj: dane trasy i długości odcinków, typ i wiek kabla, schemat muf/głowic, historię awarii. W trakcie prac ustal punkt odniesienia (baseline) i kryteria akceptacji. Po badaniach oczekuj czytelnego raportu z rekomendacją: naprawa punktowa, wymiana złącza, lub planowa wymiana odcinka – z priorytetami i ryzykiem.

• Jeśli zależy Ci na minimalizacji wykopów, wybieraj metody lokalizacyjne (PD z lokalizacją + TDR). Pozwalają one ograniczyć prace ziemne do dokładnego miejsca usterki.
• Dla instalacji krytycznych (szpitale, centra danych) planuj krótsze interwały diagnostyczne i łącz testy VLF/DAC z pełną analizą PD.

Gdzie szukać wsparcia i pełnego zakresu usług?

Współpraca z wyspecjalizowanym zespołem skraca czas przestojów i zapewnia miarodajne wnioski. Jeśli potrzebujesz kompleksowego wsparcia – od prób napięciowych, przez PD i TDR, po lokalizację uszkodzeń i odbiory – sprawdź Diagnostyka kabli elektroenergetycznych. To praktyczna ścieżka do poprawy bezpieczeństwa i efektywności Twojej sieci.
